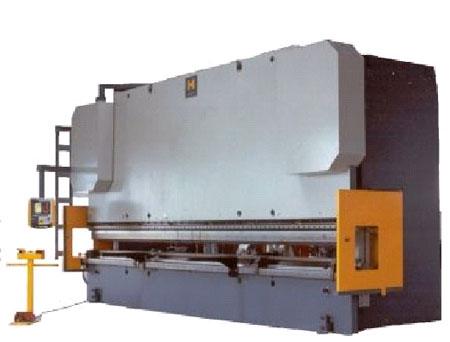

Гидравлический тяжелый листогибочный пресс 60600
Гидравлический тяжелый листогибочный пресс имеет прочную сварную стальную станину, изготовленную с помощью высокоточных фрезерных станков-длинномеров с ЧПУ. Материал станины прошел обработку по снятию напряжений металла после механообработки. Часть станины и стола станка устанавливаются ниже уровня пола цеха из соображений эргономичности и удобной высоты рабочего стола от пола. Станина изготовлена немного выпуклой для того, чтобы скомпенсировать прогиб балки под нагрузкой. Направляющие гибочной балки обеспечивают минимальный зазор и точность при работе и являются долго не изнашивающимися компонентами. Специальный держатель пуансона обеспечивает хорошее выравнивание взаимного положения верхнего и нижнего инструмента пресса при гибке. Специальное соединение рабочих цилиндров с гибочной балкой позволяет работать с наклоном балки без помех со стороны воздействия радиальных сил на гибочную балку. Гидравлическая система станка расположена в верхней части машины, что удобно для обслуживания. В системе использованы компоненты известных мировых производителей гидравлики (фирмы Rexroth, Vickers и т.п.) и оригинальные компоненты производства «Насо». Система синхронизации движения гибочной балки, заключающаяся в управлении рабочими цилиндрами станка от синхро-платы контроллера, позволяет иметь: 2 независимые координаты движения Y 1 и Y 2 (левый и правый цилиндр; гидравлическая система двойного действия. ЧПУ станка считывает положение верхней гибочной балки с линейных датчиков положения, связанных с гидроцилиндрами, и регулирует положения распределительных клапанов гидросистемы. 2 независимых линейных датчика положения гибочной балки крепятся к столу через С-образную раму, таким образом, возможный прогиб боковых сторон станины под нагрузкой не влияет на точность перемещения балки ( 0,01 мм ).
Система управления пресса:
- Панель управления ЧПУ ВС 55 закреплена на подвижном кронштейне.
- ROBOSOFT BC 55 ,
- 2-мерная графика ,
- цветной графический дисплей ,
- 3 координаты для ЧПУ .
- Координата Х: ход заднего упора программируется с дискретностью 0,1 мм ,
- дисковод 3,5 дюйма ,
- программирование угла с возможностью коррекции ,
- максимальное количество программ - 1000 библиотека инструмента –167 пуансонов и 167 матриц ,
- возможность прямого подключения ЧПУ пресса к внешней ЭВМ,
- возможность создания программ для пресса на офисном компьютере
- автоматический расчет последовательности элементов гибочной операции ,
- параллельное моделирование элементов гибочной операции на цветном графическом дисплее ,
- автоматический расчет размера листа заготовки ,
- автоматический расчет отвода заднего упора .
Другие особенности пресса (стандартная комплектация):
- Задний упор на шариково-винтовой паре (привод постоянного тока, управление от ЧПУ
- Два упорных блока заднего упора (регулировка их положения по высоте и ширине ручная)
- Педаль
- Масло в гидросистеме
- Цвет станка – серый
- Крепление инструмента – система НАСО
Технические характеристики:
- Ширина гиба: 6000 мм
- Усилие: 600 т
- Между стойками: 5050 мм
- Ход штока: 300 мм
- Между столом и ползуном: 550 мм
- Мощность: 37.5 кВт
- Габаритные размеры: 6150x2150x3800 мм
- Масса: 57 т
